OLED（选装）

OLED 功能在 0.7.0 及后续固件版本中支持。安装后需在配置中心启用。

第一步：插好排线

在断电状态下，先将排线插入 OLED 模块的排线座，方向如下图所示。

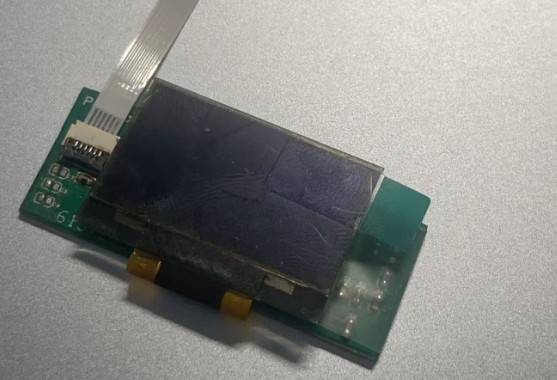

OLED 模块接线示例，排线插入模块左侧的排线座。 — 先将排线连接到 OLED 模块。

第二步：放入触摸板壳

将已连接排线的 OLED 模块放入触摸板壳子内，按图示位置摆放，并留好排线的引出位置。

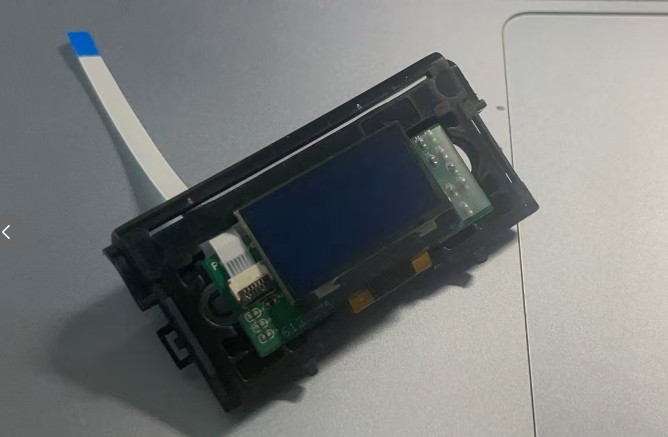

OLED 模块放入触摸板壳内部，排线从壳体一侧引出。 — 将 OLED 模块放入触摸板壳。

备注

安装后可能稍微卡住触摸板按钮，导致按钮被触发。遇到这种情况，可以适当打磨触摸板支柱，调整后检查按钮能否正常按下和回弹。

第三步：盖好并连接主板

盖上触摸板盖子，避免夹住排线，再将排线另一端连接到主板，如下图所示。

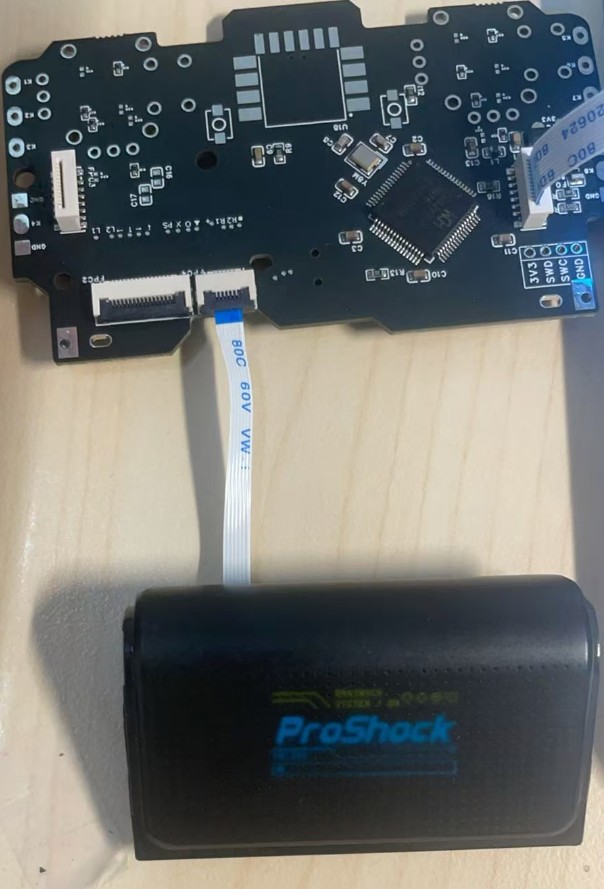

盖好后的 OLED 触摸板通过排线连接主板，屏幕显示 ProShock 标识。 — 盖好触摸板盖子并连接主板。图中展示启用后的显示效果。

警告

不要过于用力按压触摸板，可能导致 OLED 屏幕碎裂。 如果盖子或按钮卡住，应先调整安装位置，不要强行压合。

在配置中心启用

确认安装完成，并使用 0.7.0 或更新版本固件后，连接手柄并打开配置中心：

启用 OLED 功能。
点击“应用”，再点击“保存”，等待保存完成。
检查屏幕是否正常显示。
