小板

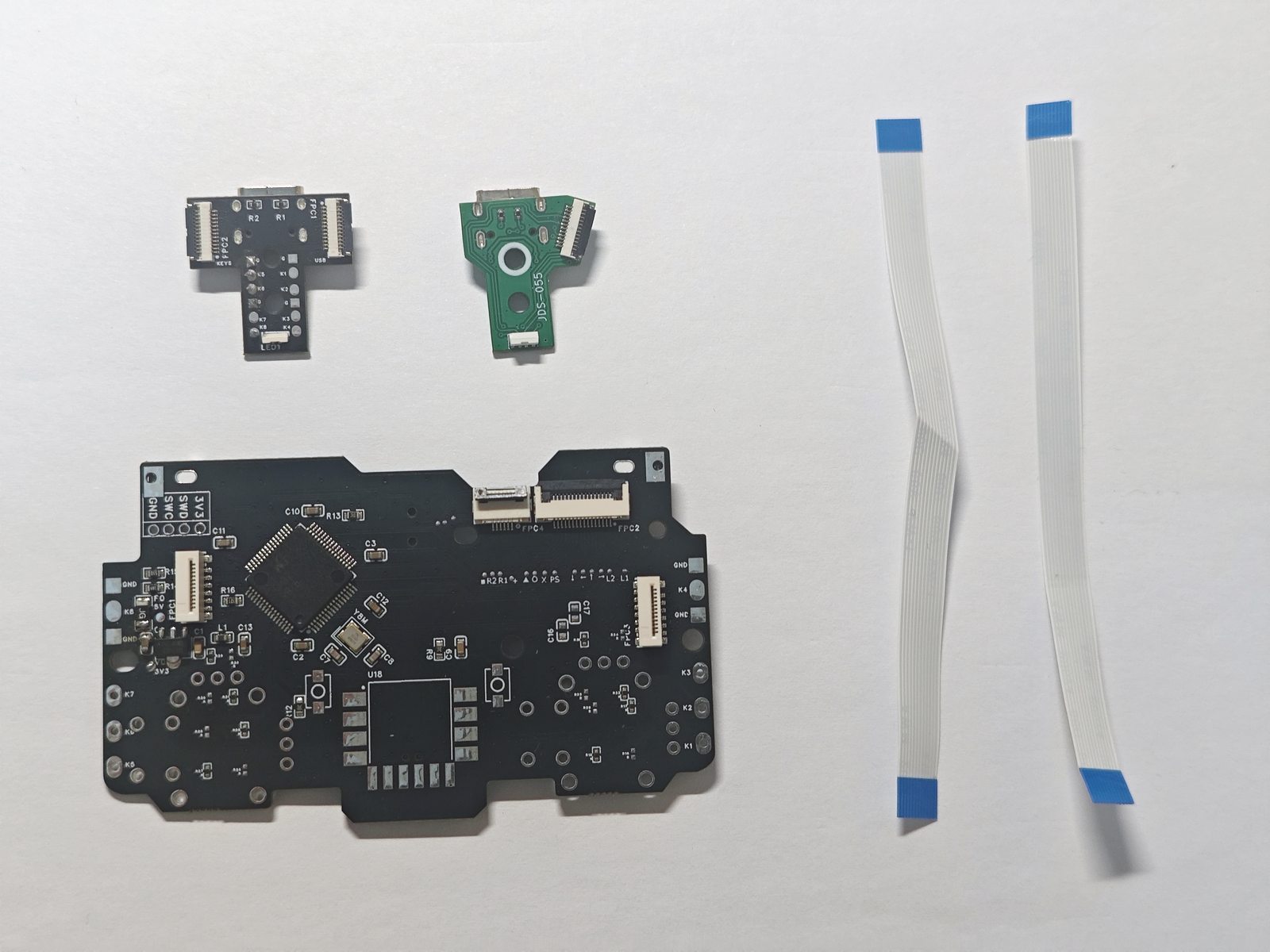

认识配件

先对照下图确认主板、小板和排线。图中的两块小板对应两种安装选项。

1 2 3 4 5

配件全览。点击照片可打开大图查看细节。

图中编号	物品
1	ProShock 4 主板
2	ProShock 映射小板，带 USB 和 KEYS 两个排线座
3	原装 USB 小板，照片中为 JDS-055
4	排线一（照片中靠左的一条）
5	排线二（照片中靠右的一条）

选择安装方式

• 选项一：使用 ProShock 映射小板，按下方步骤连接。

• 选项二：使用原装 USB 小板，只需连接主板左侧的座子。

选项一：使用 ProShock 映射小板

将主板按图示摆放：元件面朝上，上沿两个相邻的座子朝上。下文的“左侧”和“右侧”均以这个方向为准。

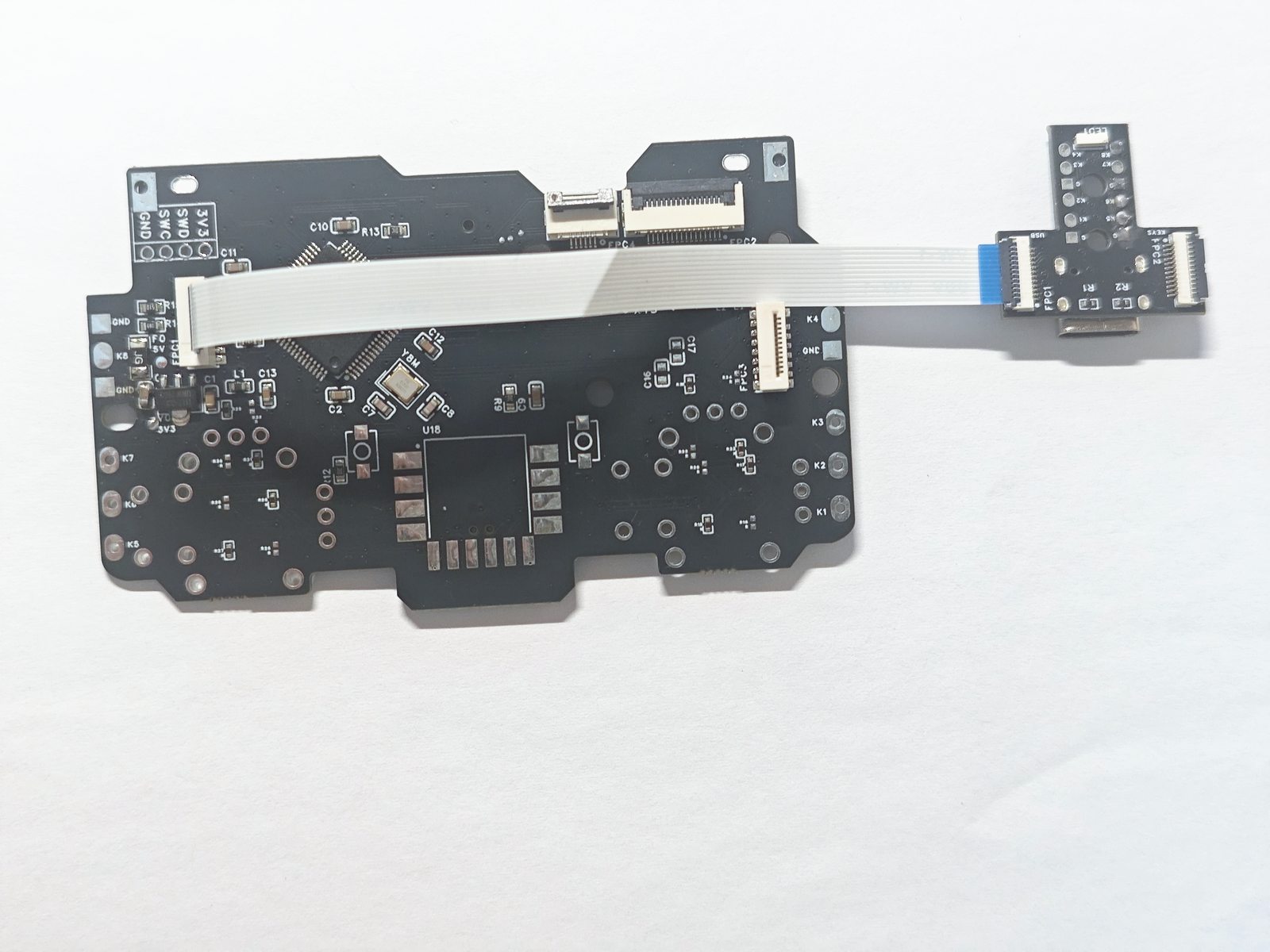

第一步：连接 USB

找到映射小板上标有 USB 的座子，用排线将它连接到主板左侧的座子（FPC1）。

插入时对照下图，注意排线两端蓝色部分的朝向。图中映射小板 USB 端的蓝色部分朝向镜头，主板端按照片所示方向插入。

A B

A：主板左侧 FPC1　B：映射小板 USB。排线蓝色部分的方向如图。

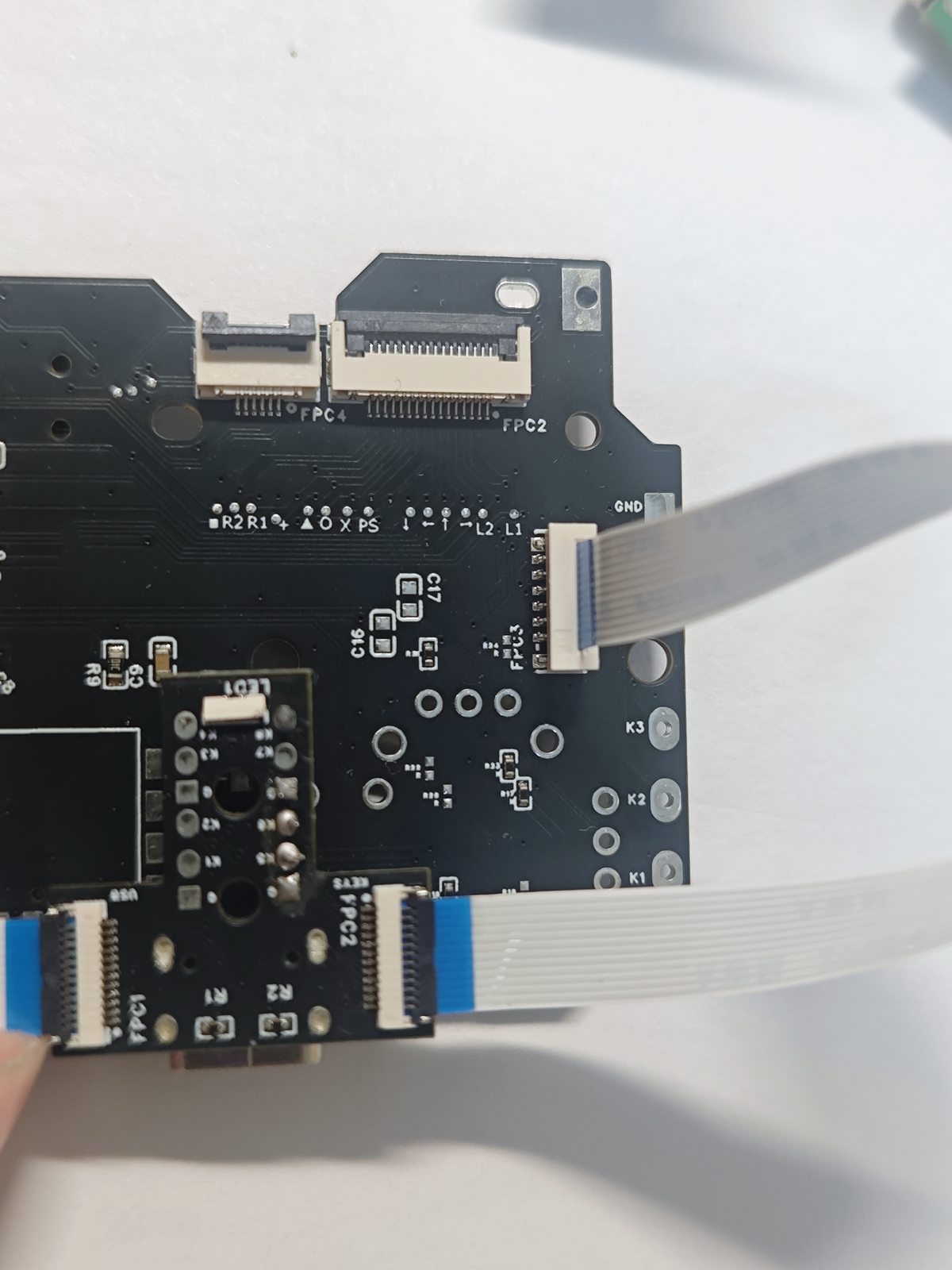

第二步：连接 KEYS

再找到映射小板上标有 KEYS 的座子，用另一条排线将它连接到主板右侧的座子（FPC3）。

两端蓝色部分的朝向如下图所示。请分别对照主板端和映射小板端的位置与方向。

C D

C：主板右侧 FPC3　D：映射小板 KEYS。排线两端蓝色部分的方向如图。

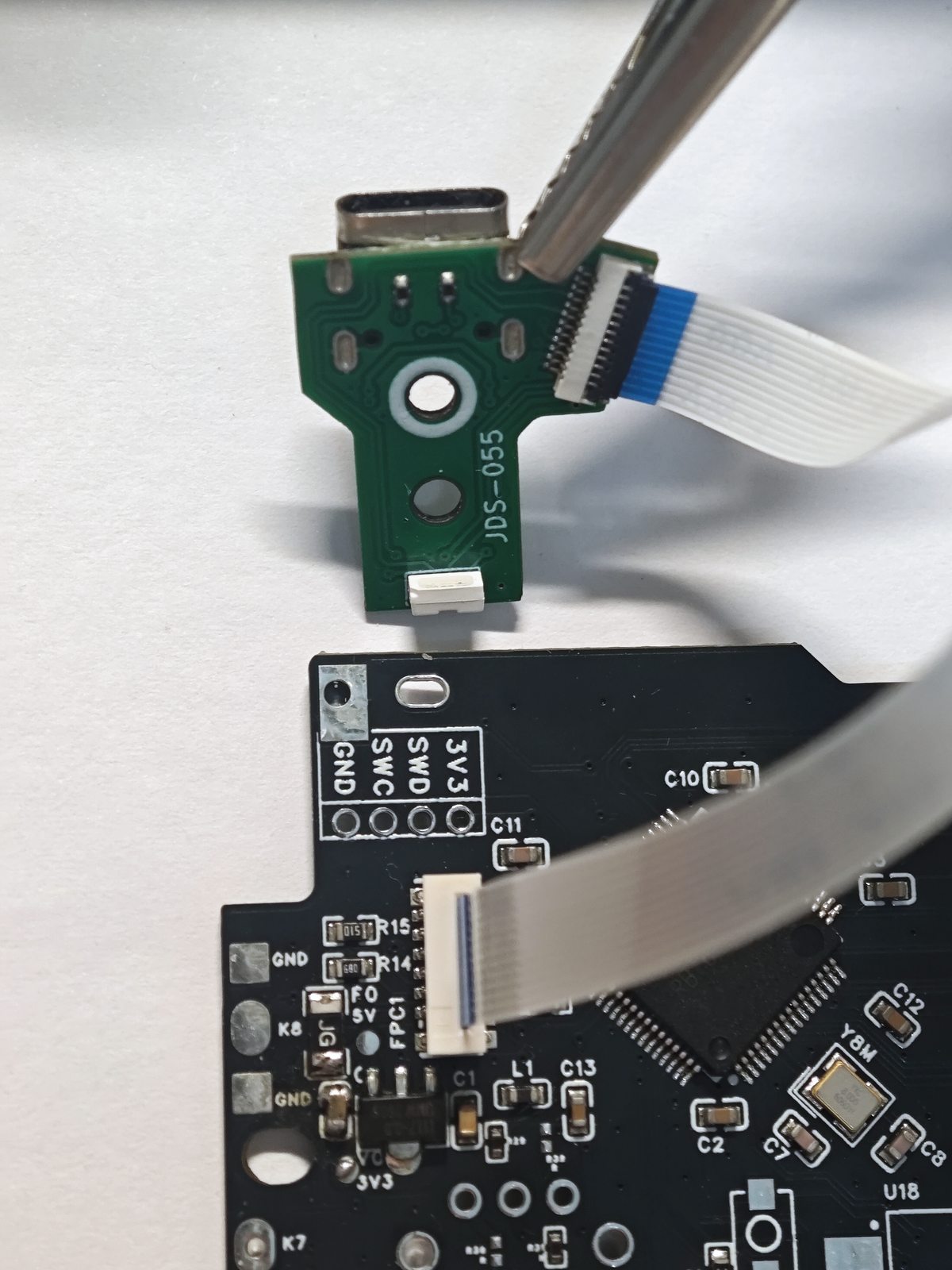

选项二：使用原装 USB 小板

使用原装 USB 小板时，只需用一条排线将小板连接到主板左侧的座子（FPC1），无需连接主板右侧的 KEYS 座子。

按下图插入排线，分别对照主板端和原装小板端蓝色部分的朝向。照片中使用的是 JDS-055 原装小板。

E F

E：主板左侧 FPC1　F：原装 USB 小板排线座。仅需连接这一条排线。
