排线

本主板兼容原装排线与 HML（花明楼）FPC，并支持线性扳机。根据所用排线，选择以下三种安装方式。

安装选项	连接方式
原装排线	直接安装
直插花明楼	HML FPC 使用主板后面的 16pin 插座直插，并完成焊盘连接和配置中心设置
其他排线	使用触点转插口的转接口连接

选项一：原装排线

使用原装排线时，直接安装即可。

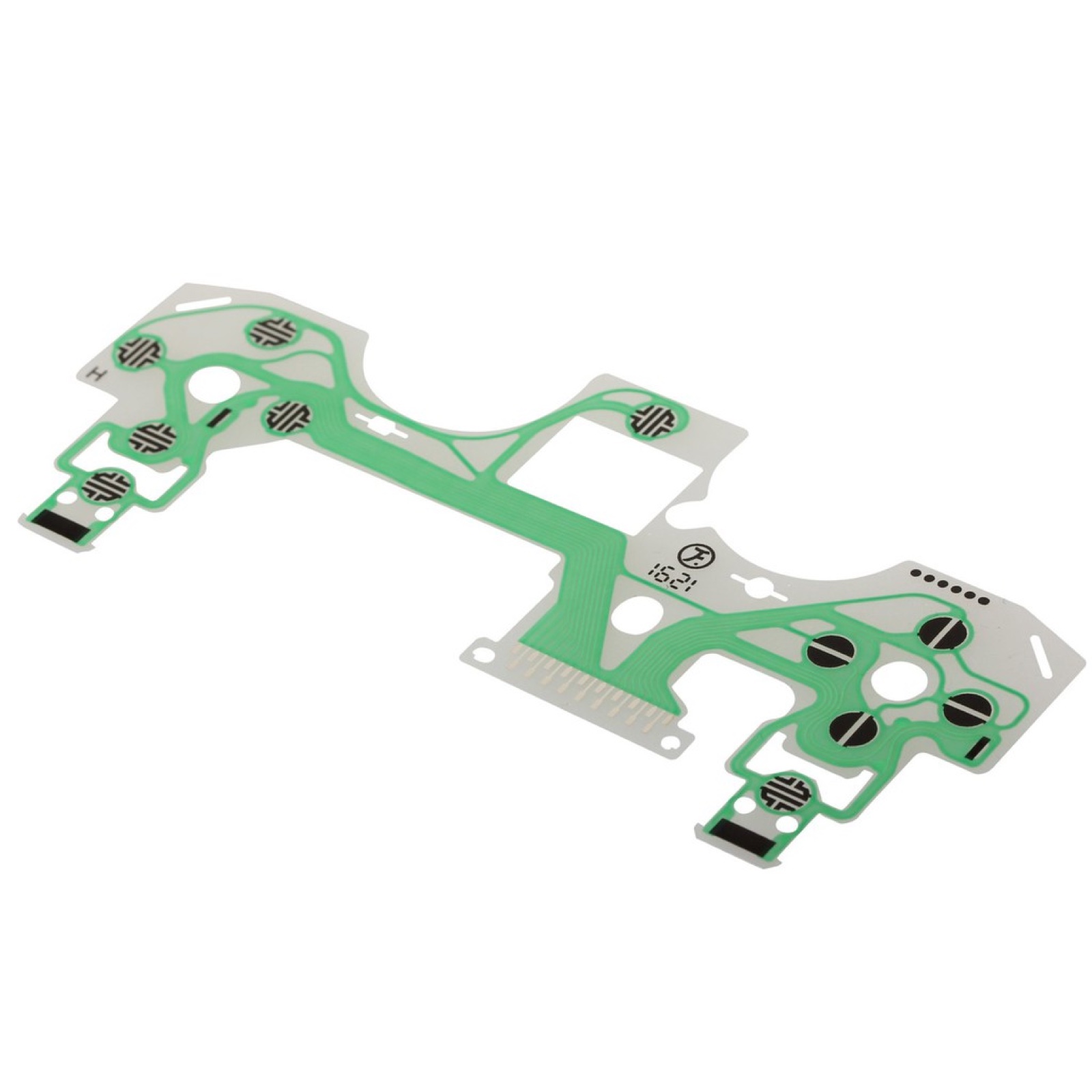

原装排线外观示意，直接安装即可。

选项二：直插花明楼

目前直插效果最好的仍是 HML（花明楼）FPC。 采用这种方式时，需要完成下方的焊盘连接，并在插好排线后设置排线模式和扳机方向。

排线纵览

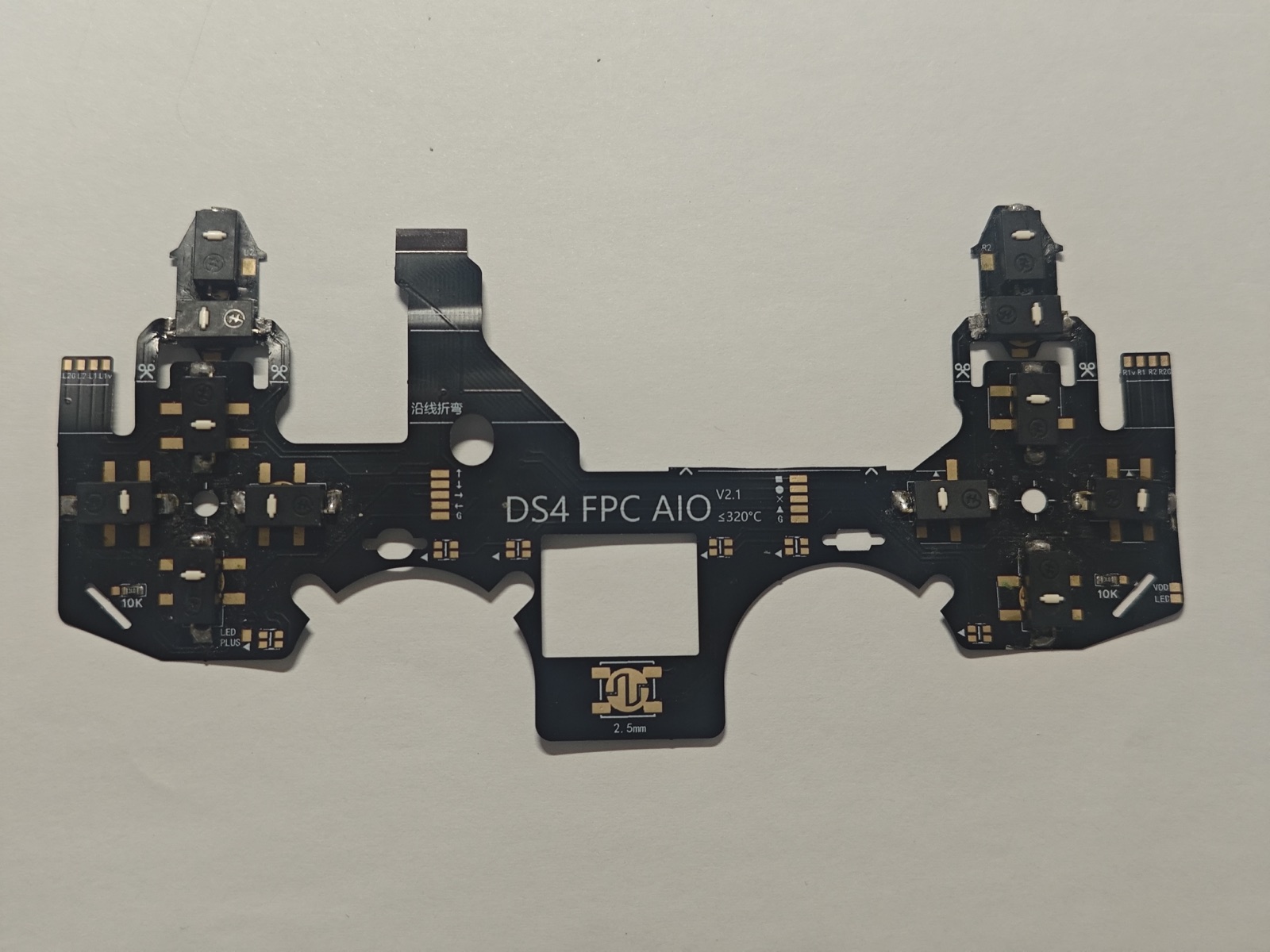

下图为 HML FPC 的整体外观。HML FPC 可以使用主板后面的 16pin 插座直接插入。

HML（花明楼）FPC 纵览。

必须连接的焊盘

重要

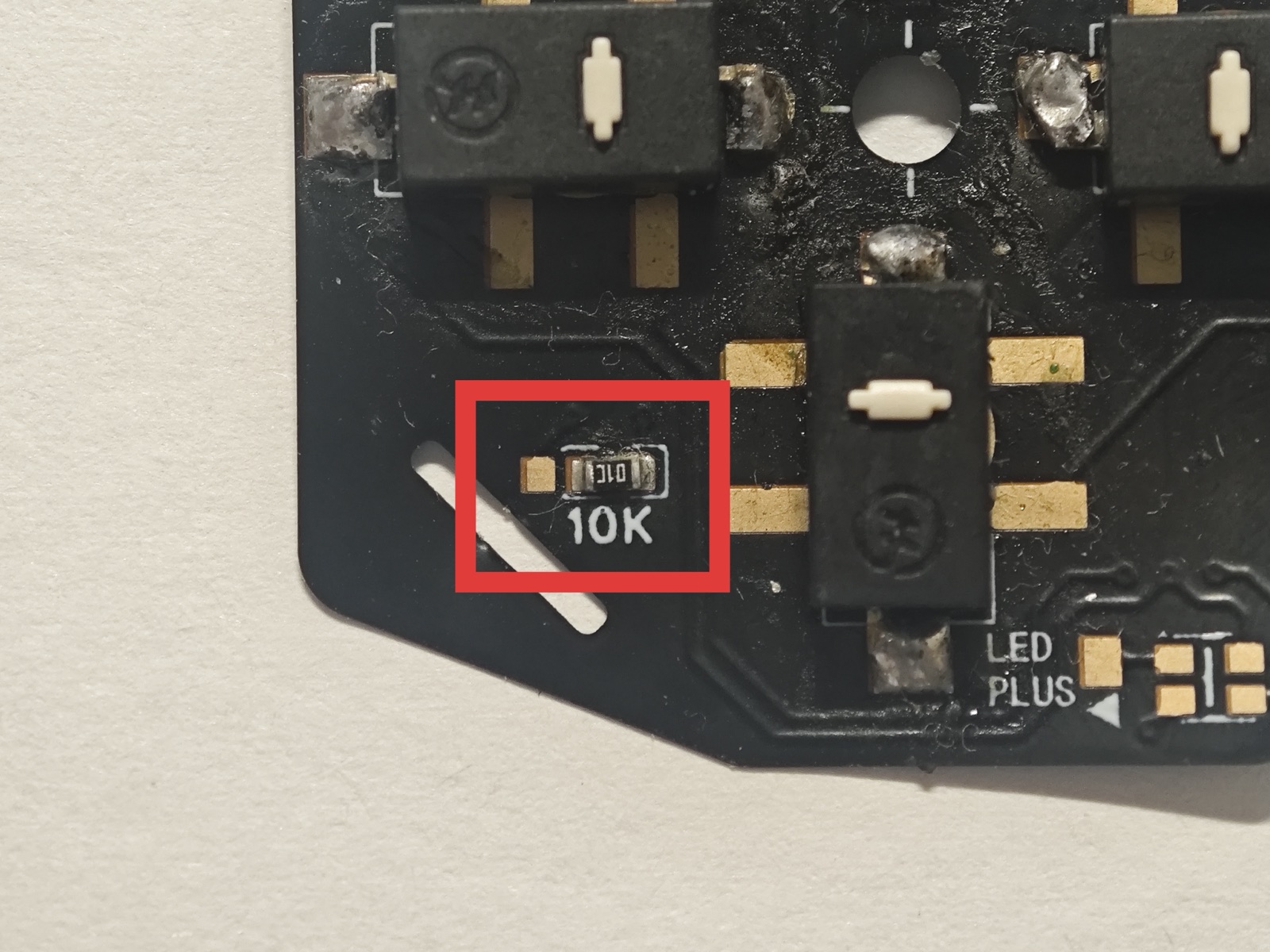

使用 HML FPC 时，必须将下图红框内、电阻左边的独立焊盘，与电阻靠近该焊盘的一端连接起来。

以这张近照的方向为准，在断电状态下用焊锡桥接左侧独立焊盘与电阻左端，保留电阻本体。

HML FPC 需要补焊的连接位置：电阻左侧独立焊盘 → 电阻左端。

插好后的配置中心设置

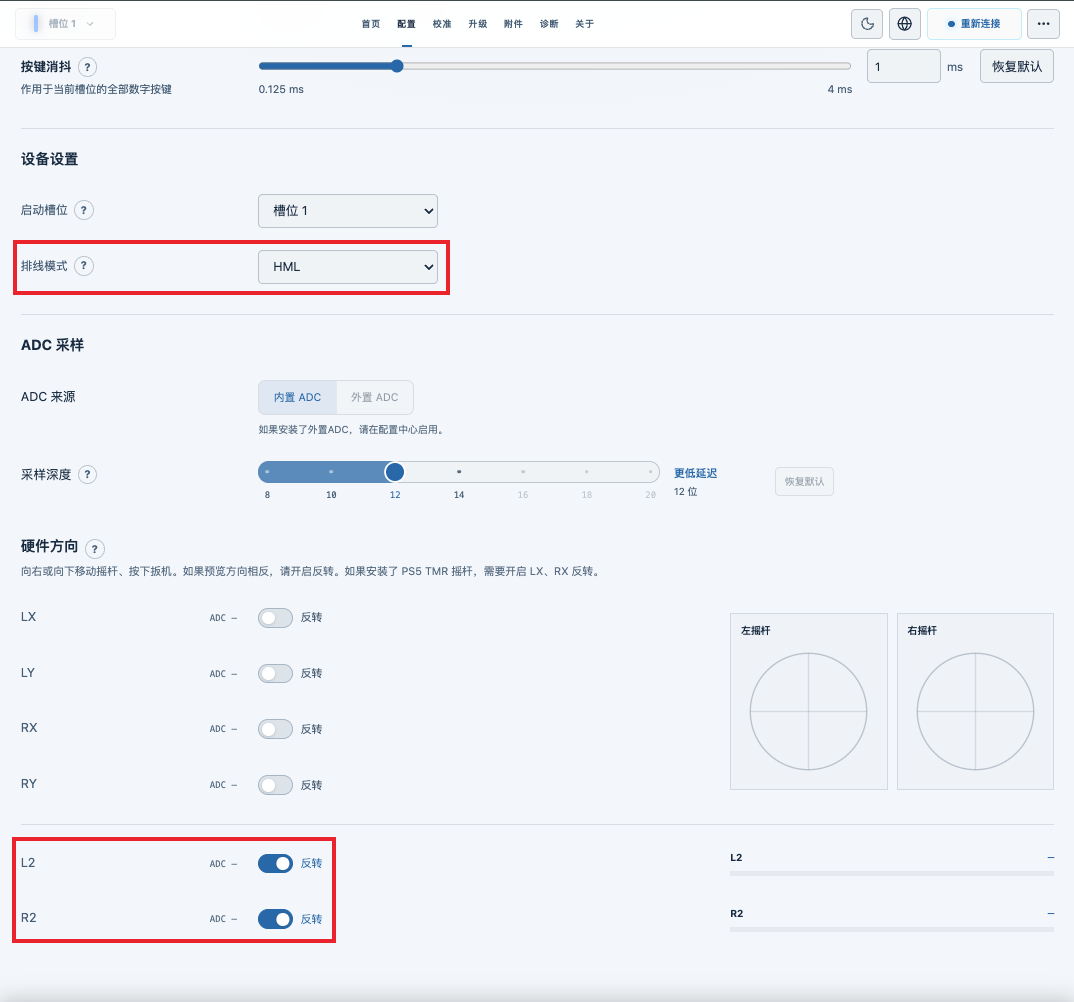

插好 HML FPC 后，连接配置中心，进入“配置 → 系统”，按下图红框设置：

1. 在“设备设置”中，将排线模式设为 HML。

2. 在“硬件方向”中，将 L2、R2 的“反转”都开启。

3. 点击“应用”，再点击“保存”，等待保存完成。

HML 直插设置：排线模式 = HML；L2、R2 反转均开启。

选项三：其他排线

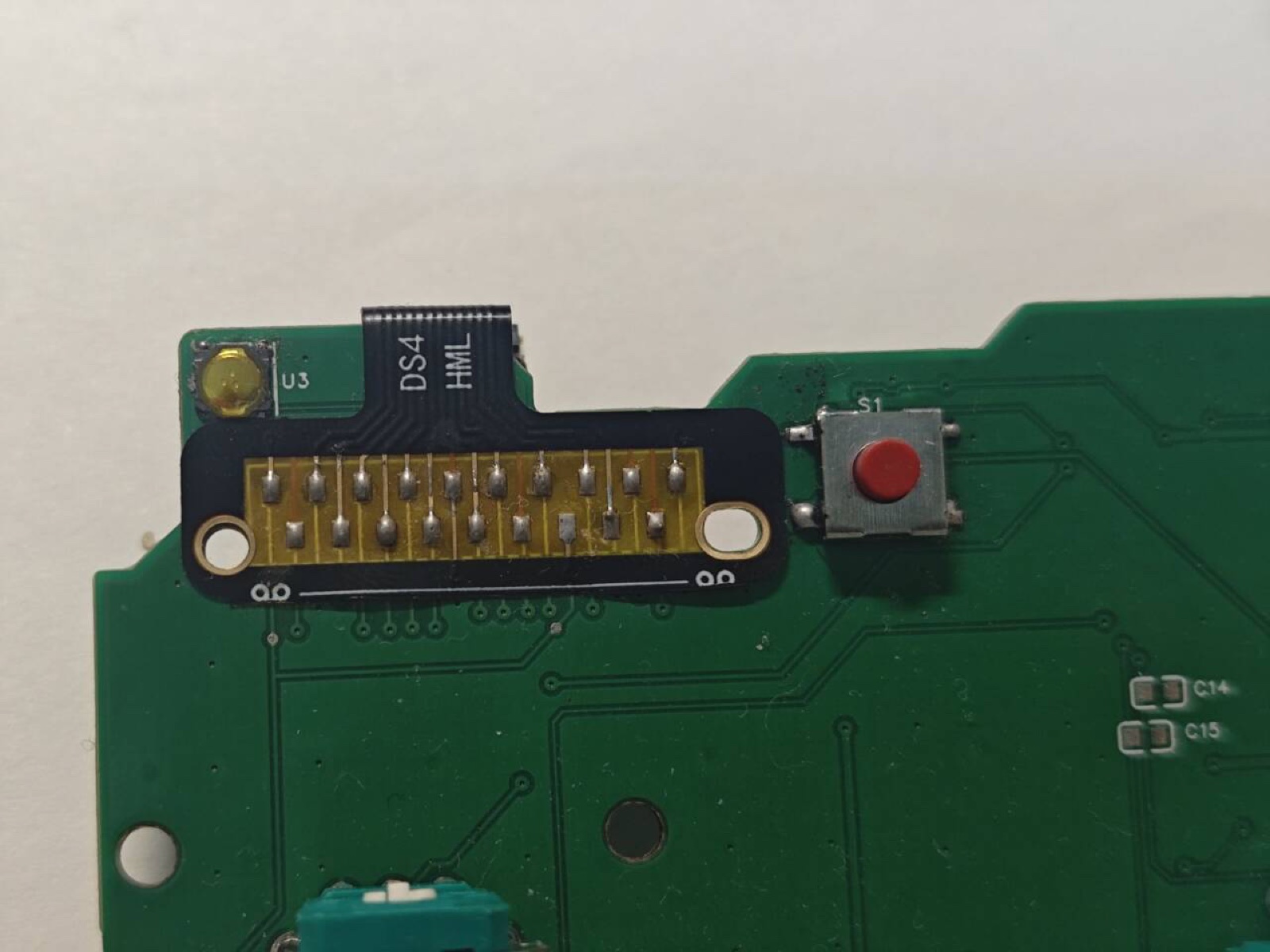

其他排线可以通过触点转插口的转接口连接到主板。

触点转插口的转接口示例。
