摇杆

支持的摇杆

本主板支持碳膜摇杆和市面上多种 TMR 摇杆。默认极性支持 PS4 TMR；其他型号可通过更改电阻配置进行适配。

极性配置位置

下图用红框和蓝框标出了左右摇杆对应的电阻配置区域。

摇杆极性配置位置。红框、蓝框用于区分需要修改的区域。

框内有四个电阻位置，只有两种焊接方式，二选一：

• 只焊带框的位置。

• 只焊不带框的位置。

这里的“带框 / 不带框”指电阻焊盘周围的主板丝印框，与图片中用于标注区域的红框、蓝框不同。

各型号对应的配置

下表以主板的出厂默认配置为起点。需要修改某种颜色的区域时，左右摇杆对应的同色区域都按表中要求处理；其余区域保持默认。

摇杆型号	红框区域	蓝框区域
PS4 TMR 和所有碳膜摇杆	不需要改动	不需要改动
PS5 TMR	只焊接不带框的位置	不需要改动
XBOX TMR	只焊接不带框的位置	只焊接不带框的位置
致动 TMR	不需要改动	只焊接不带框的位置

修改焊接配置

这些用于切换摇杆极性的配置电阻都是 0R（0Ω）电阻，起连通作用。可以使用 0Ω 电阻，也可以用一小团焊锡桥接同一个电阻位置的两枚焊盘来替代。不要把相邻电阻位置连在一起。

不同 TMR 摇杆的极性不同。如果所用型号需要改为“只焊接不带框的位置”：

1. 断开主板电源，按上表确认需要修改的红框或蓝框区域。

2. 先拆掉该区域内现有的电阻。

3. 在该区域内每个不带框的电阻位置，分别用焊锡桥接它的两枚焊盘。

4. 检查该区域只连接了不带框的位置，带框的位置已断开。

警告

同一区域内，带框和不带框的位置不能同时焊接。

焊接位置错误，或摇杆型号与电阻配置不匹配，可能导致短路、无法开机，甚至损坏硬件。

上电前，建议用万用表检查 3V3 与 GND 是否短路。发现短路时不要上电，先排查焊接和配置。

实例：PS4 默认配置改为 PS5 TMR

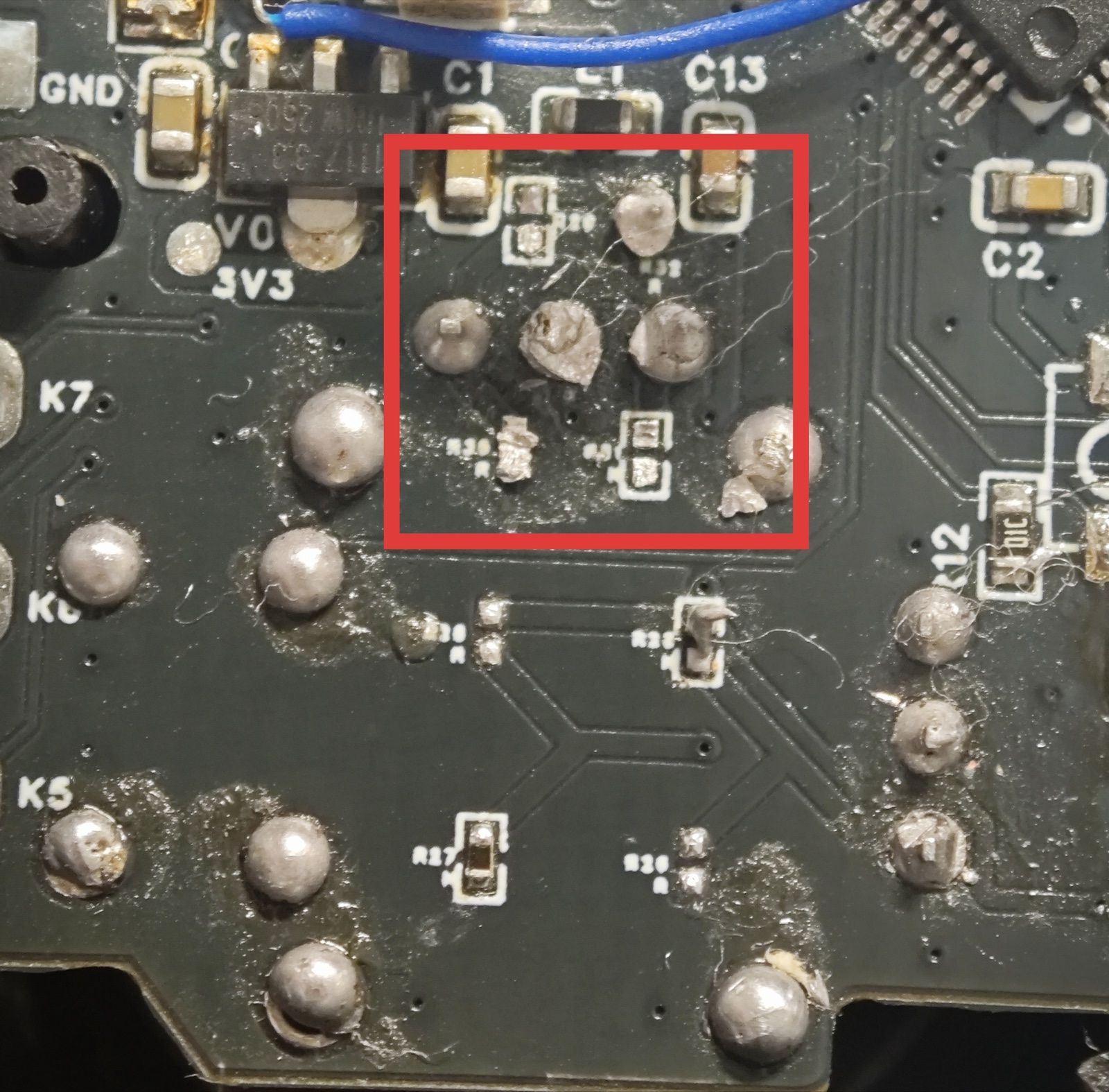

下图是从 PS4 默认极性改为 PS5 TMR 配置的实拍实例，红框展示其中一组配置位置：

1. 拆掉红框区域内原来焊在带框位置的 0Ω 电阻。

2. 在不带框的位置用焊锡桥接各自的两枚焊盘，替代 0Ω 电阻。

3. 蓝框区域保持默认配置，不需要改动。

PS4 改 PS5 TMR 实例。红框内仅连接不带框的位置，焊锡桥接可替代 0Ω 电阻。

完成后再次确认带框的位置已断开，并在上电前检查 3V3 与 GND 是否短路。
