外置ADC（选装）

重要

外置 ADC 预计需要固件更新到 0.8.0 或更新版本后才能使用。这是计划支持版本，实际可用性以正式固件发布说明为准。

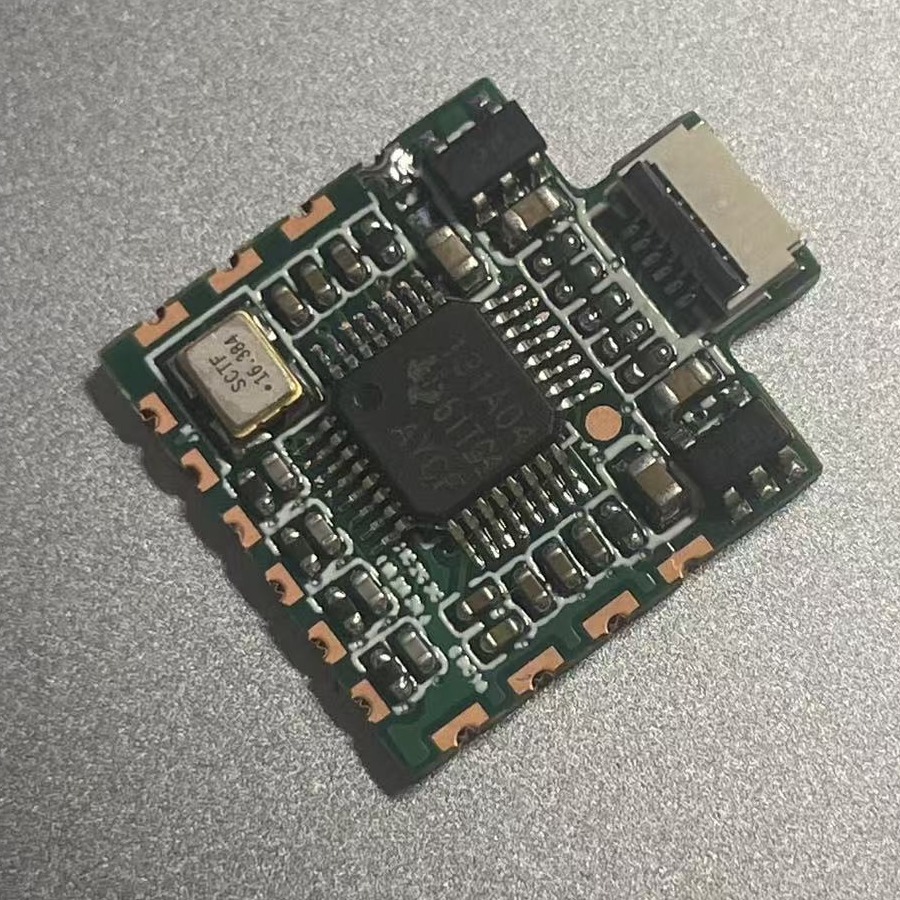

ADC 小板特写

外置 ADC 小板特写。

安装步骤

在主板断电的情况下，按以下顺序安装：

1. 焊接 ADC 小板：按下图的位置和方向，将 ADC 小板焊接到主板上。

2. 连接电源飞线：从 ADC 小板上的电源位置引出飞线，连接到主板 5V 焊点。图中的蓝色导线为这条电源飞线。

3. 插入 6pin 排线：按图示方向插入 ADC 小板的 6pin 排线座，对照照片确认排线朝向。

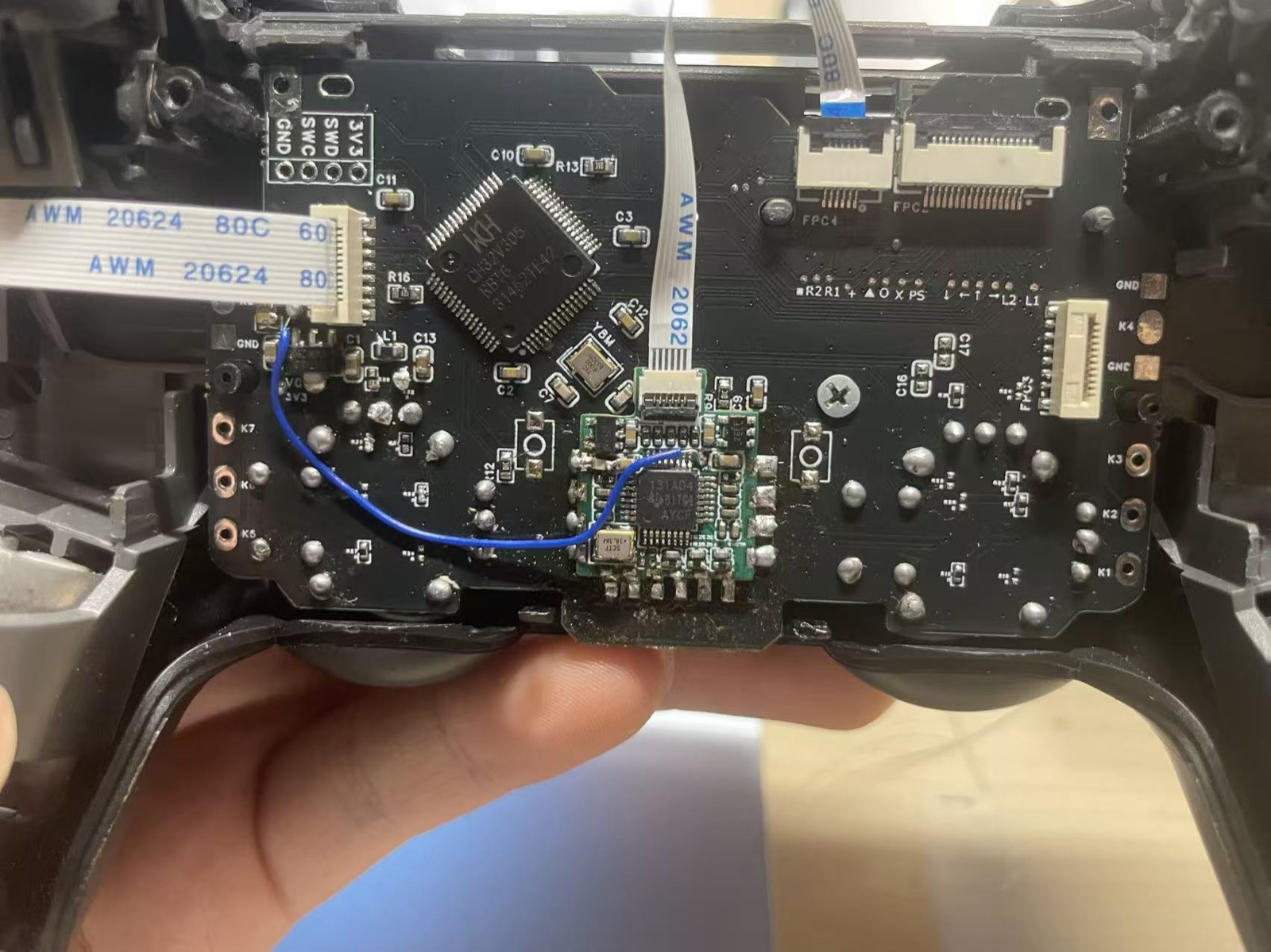

外置 ADC 安装示例。蓝色飞线连接主板 5V，6pin 排线方向如图所示。

焊接完成后，检查焊点是否牢固、相邻焊盘是否存在焊锡搭桥，确认电源飞线接到 5V 位置后再上电。

在配置中心激活

安装完成并更新到支持外置 ADC 的固件后，打开配置中心并连接手柄：

1. 进入“配置 → 系统”，找到“ADC 采样”。

2. 将“ADC 来源”切换为 “外置 ADC”。

3. 点击“应用”，再点击“保存”，等待保存完成。

激活外置 ADC 后，可在“ADC 采样”中的**“采样深度”开启 16–20 bit 采样精度**。调整后同样需要应用并保存。

若选项尚不可用，请先确认所用正式固件是否已支持外置 ADC。
